PRIROČNO DELO Z DATOTEKAMI

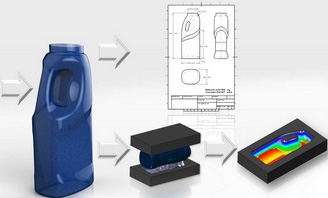

ZW3D datoteka (*.Z3/VX) je multi-objekt. Vsebuje lahko različne objekte, kot so skice, sestavni deli, sestavi, delavniške risbe in CAM načrti, vse znotraj ene same datoteke. Deluje kot mapa in je z njo enostavno upravljati. Vse od naštetega, pa je lahko tudi v obliki samostojne datoteke.

• Ready-sketch
  vsebuje številne v naprej pripravljene geometrijske simbole, ki skrajšajo čas dela.
• Trace profile
  je nadvse uporabna funkcija, ki omogoča uporabo geometrije, ki sama sebe križa in od katere želimo uporabiti le nekatere dele, brez da bi uporabili funkcijo »trim«.
• Smart dimension & smart constraint
  omogočata samodejno kotiranje in postavljanje medsebojnih geometrijskih pravil.
• Sketch doctor
  pomaga pri iskanju odprtih kontur, pri analizah in reševanju medsebojnih geometrijskih pravil.

• ZW3D sloni na unikatnem OverdriveTM kernel-u, ki omogoča uporabo booleanovih operacij na kombinacijah prostih površin in polnih modelov, kar nam daje več fleksibilnosti pri modeliranju, saj ni potrebno, da imamo polne modele.
• Parametrično modeliranje nam omogoča hitre spremembe pri operacijah v drevesu zgodovine.
• Neposredno editiranje je orodje ki omogoča spremembe geometrije tudi na uvoženih komadih, brez regeneriranja zgodovine.
• Fleksibilno modeliranje z odprtimi površinami.
• Veliko močnih orodij za modeliranje, kot so Morph Wrap in Emboss, nam dajejo več možnosti za inovacije in izdelavo unikatnih modelov.

• Omogoča »Top-Down« in »Bottom-Up« delo s sestavi.
• Preverjanje interferenc in dinamični prerezi omogočajo jasen prikaz kolizij dveh materialov, kar omogoča zgodnje ugotavljanje morebitnih problemov.
• Z orodji za animacije lahko prikažemo funkcionalnost dizajna, kako se bo kasneje obnašal v resničnem življenju. Animacije lahko shranimo kot *.AVI video.

• Avtomatizirana izdelava projekcij pogledov, presekov in detajlov.
• Dimenzije in kote vključujejo ANSI, ISO, DIN, JIS in GB standarde, kakor tudi podporo lastnim standardom.
• Samodejna izdelava kosovnic, generiranje pozicij na sestavu, tabel za izvrtine in koordinate elektrod.
• Enostavno prilagajanje glav, simbolov, šrafur in predlog.

OBRATNI INŽENIRING

Z vgrajenimi orodji za obratni inženiring lahko iz STL datotek, točkovnih oblakov ali 3D skeniranih datotek, izdelamo površinski ali polni 3D model, in ga tudi pripravimo za strojno obdelavo. S to funkcionalnostjo lahko 3D model neposredno natisnemo s 3D tiskalnikom.

• Analize nagibov in debelin sten se prikažejo že če z miškinim kazalcem postojimo na mestu, ki nas zanima.
• Pozitivni in negativni nagibi sten se barvajo z različnimi.
• Analiza debeline sten nam poda minimalne in maksimalne debeline sten.

• Uporaba dinamičnih prerezov omogoča, da vidimo kje se dva komada prekrivata v sestavu.
• Funkcija pregleda interferenc nam prikaže detajlne rezultate, kot so število, volumen in področje interferenc med dvema komponentama sestava.
• Orodje Drag nam pokaže, kako se bo del premikal v sestavu.

• Preverjanje in simuliranje gibov sestava na podlagi omejevanja premikov.
• Animacije eksplodiranih pogledov za simulacije sestavljanja in razstavljanja proizvodov.
• Shranjevanje v *.avi video formatu.

DELITVE

• Delitve lahko izvedemo na zaprtih in odprtih modelih, brez da bi jih »zdravili«.
• Na voljo imamo dva načina definiranja delitve, ali z delitvenimi črtami ali pa z definiranjem dolivne in izmetalne strani z barvno označbo.
• Delilne črte in delilne ravnine lahko definiramo samodejno ali pa ročno.
• Podpora več-gnezdnim orodjem in orodjem, ki brizgajo različne komade na isti gravurni plošči.

OHIŠJA IN STANDARDNI DELI

• Ogromno ohišij za orodja in standardnih delov raznih proizvajalcev je na voljo v vgrajenih zbirkah. Uporaba teh standardnih modelov zmanjša možnost človeške napake, skrajša čas izdelave in poveča učinkovitost.
• Na voljo so praktično vsi standardni deli proizvajalcev: MISUMI, FUTABA, HASCO, DME in LKM.
• Inženirji lahko prilagajajo standardne dele potrebam podjetja.

DOLIVKI

• Z eno samo operacijo lahko hitro izdelamo dolivke in dolivne kanale.
• Uporabnik lahko prosto spreminja parametre, glede na praktično uporabnost.

ELEKTRODE

• Iz oblik na gravurah, ki jih je potrebno erodirati, z lahkoto pridobimo elektrode za potopno erozijo.
• Merilno ploščico lahko definiramo tako, da vsebuje več oblik.
• Nastavljamo lahko podmere za iskro.
• Samodejno generiranje erodirnih načrtov praktično izniči možnost človeške napake pri vnašanju koordinat.

SESTAVNICE IN KOSOVNICE (BOM)

• Sestavnice in kosovnice (BOM) se generirajo samodejno, s čimer se možnost pojava napak iz naslova človeškega faktorja zniža na sam minimum.

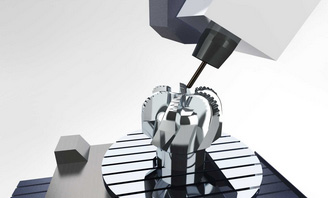

ZANESLJIVA STROJNA OBDELAVA

Poznavanje pričakovanih rezultatov strojne obdelave, je za CNC programerja ključnega pomena. Zw3D nudi številne načine preverjanja obdelav, da bodo le te sledile pričakovanim rezultatom.

• Simulacija obdelav z odvzemanjem materiala omogoča vpogled v morebitne anomalije, kot so na primer: ostanki materiala, kolizije, zareze, ipd …, ter na tak način programerju omogočajo ustrezno posredovanje, še preden do omenjenih anomalij dejansko pride.
• Programske analize zaznajo vsakršno možnost kolizije med obdelavo, pri čemer upoštevajo tudi vpenjalno mizo in sama vpenjala.
• Programski izračuni minimalnih dolžin orodij, preprečujejo nalet orodja v obdelovanec, v vpenjalo, ali v kaj tretjega.
